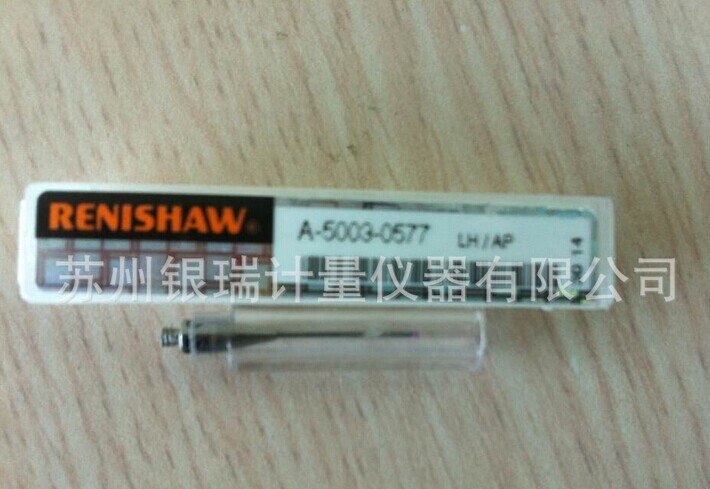

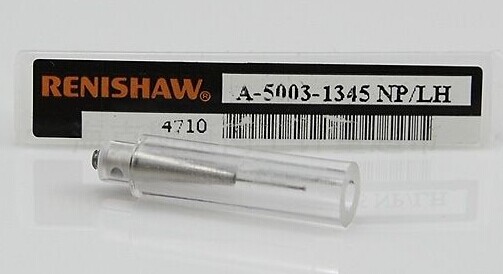

可分離TP20探針吸盤，與TP20測頭構成兩件組合，允許手動和自動更換探針，而不需要對探針進行重新校正，從而大大縮短了檢測周期。TP20根據不同的應用，提供了有各種測力和加長的吸盤，根據所環繞的顏色圈來定義。
TP20標準測力吸盤，采用的是黑色圈，是目前應用最多的一種TP20探針吸盤。
系統組件包括：
- TP20測頭體
- TP20測頭模塊 — 七種不同選擇，以適應各種應用
- MCR20模塊交換架 — 自動操作
- MSR1模塊存放架 — 手動操作
- 適合與雷尼紹的PI4-2、PI7-2或PI200連接
| 傳感器方向 |
除6W以外的所有模塊
6W
|
±X、±Y、+Z
±X、±Y、±Z
|
| 適合的接口 |
|
PI4-2、PI7-2、PI200、UCC |
| 預行程變化 |
LF
SF / EM1 / EM2
MF
EF
6W
|
±0.60 μm
±0.80 μm
±1.00 μm
±2.00 μm
±1.50 μm
|
| 單向重復性 |
LF / SF / EM1 / EM2
MF
EF
6W
|
±0.35 μm ±0.50 μm
±0.65 μm
±0.80 μm
|
| 測針交換的重復性 |
MCR20
手動
|
±0.50 μm ±1.00μm
|

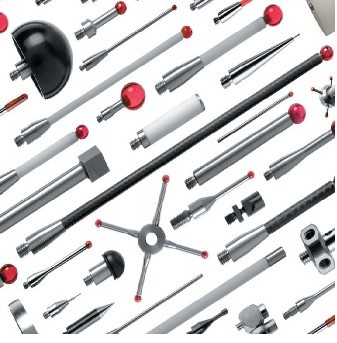

| 測針系列 |
|
M2 |
| 安裝方式 |
|
M8螺紋 |
目前可提供7種適合各種應用的測頭模塊系列，以端部的顏色區分。
|
| SF— 標準測力 |
|
適合大多數應用場合 |
XY：0.08 N
Z：0.75 N
測針：10 mm
|
10 - 50 mm GF |
| LF— 低測力 |
|
低觸發力應用，例如橡膠密封件 |
XY：0.055 N
Z：0.65 N
測針：10 mm
|
10 - 30 mm |
| MF— 中測力 |
|
需要高于標準測力的場合 |
XY：0.1 N
Z：1.9 N
測針：25 mm
|
10 - 60 mm |
| EF— 高測力 |
|
大直徑/偏重測針組件或機器振動造成誤觸發的場合 |
XY：0.1 N
Z：3.2N
測針：50 mm
|
10 - 60 mm |
| 6W— 六向 |
|
在-Z方向測量，例如退刀槽 |
XY：0.14 N
Z：1.6 N
測針：10 mm
|
10 - 50 mm |
| EM1 STD— 50 mm加長桿 |
|
需要50 mm加長桿的大多數應用場合 |
XY：0.08 N
Z：0.75 N
測針：10 mm
|
10 - 50 mm |
| EM2 STD— 75 mm加長桿 |
|
需要75 mm加長桿的大多數應用場合 |
XY：0.08 N
Z：0.75 N
測針：10 mm
|
10 - 50 mm |
MCR20測頭模塊交換架用于妥善存放測頭模塊以便快速自動交換，并且保護它們不受工作環境中的空氣污染。
MSR1模塊存放架可妥善地存放6個模塊，減輕了進行手動交換的操作人員的工作，有助于提高生產率。
